Gauge ui-gauge

https://dashboard.flowfuse.com/nodes/widgets/ui-gauge

Загальні налаштування

Додає індикатор (Gauge) на Dashboard. Може бути налаштований з користувацькими типами (півколо, 3/4 кола), стилями (заокруглений, стрілка) та сегментацією. Нижче наведено приклади.

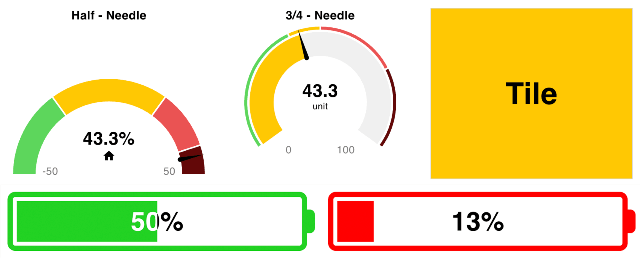

рис.1. Знімок екрана з усіма типами індикаторів.

Значення для індикатора задається шляхом надсилання числового значення в msg.payload. Після цього індикатор оновлюється відповідно до цього значення.

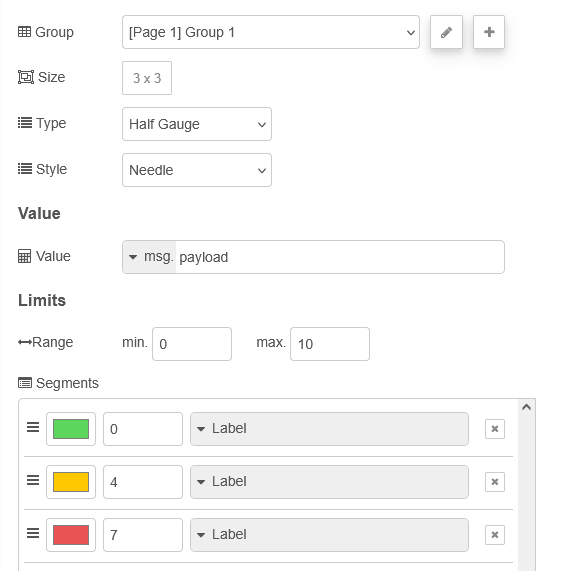

рис.2. Налаштування властивостей ui-gauge

• Group - Визначає, у якій групі UI Dashboard буде відображено цей віджет.
• Size - Керує шириною віджета відносно батьківської групи. Максимальне значення дорівнює ширині групи.
• Type (динамічна) - Визначає форму індикатора: “Tile”, “Battery”, “Water Tank”, “Half Gauge” або “3/4 Gauge”.
• Style (динамічна) - Визначає стиль дуги: Needle або Rounded. Застосовується лише для індикаторів 3/4 та Half.
• Value (динамічна) - Значення, яке відображається на індикаторі. Це може бути властивість повідомлення, наприклад msg.payload або msg.myProperty, змінна контексту flow/global або статичне значення. Також можна використати тип JSONata для обчислення значення, наприклад $round(payload, 1) для округлення до 1 знака після коми.
• Range (min) (динамічна) - Мінімальне значення, яке може бути показане.
• Range (max) (динамічна) - Максимальне значення, яке може бути показане.
• Segments (динамічна) - Визначає пороги, за якими дуга індикатора розфарбовується. Сегменти також можуть відображатися на самому індикаторі.

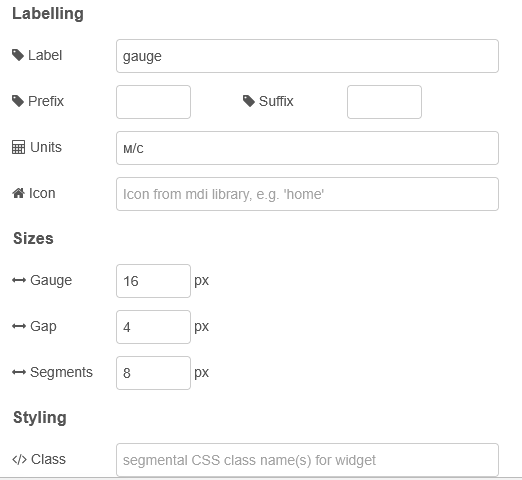

• Label (динамічна) - Текст над індикатором, який пояснює, що саме показується.
• Always Show Label - (лише для Tile) Якщо true, підпис відображається постійно.
• Floating Label Position - (лише для Tile) Положення підпису всередині плитки: “top-left”, “top-right”, “bottom-left” або “bottom-right”.
• Prefix (динамічна) - Текст, який додається перед значенням у центрі індикатора (лише для 3/4 та Half).
• Suffix (динамічна) - Текст після значення у центрі індикатора (лише для 3/4 та Half).
• Units (динамічна) - Невеликий текст під значенням у центрі індикатора (лише для 3/4 та Half).
• Icon (динамічна) - Іконка під значенням у центрі індикатора. Використовуються іконки Material Design, префікс mdi- вказувати не потрібно (лише для 3/4 та Half).
• Sizes (Gauge) - (пікселі) Товщина дуги та фону індикатора.
• Sizes (Gap) - (пікселі) Розмір зазору між індикатором і сегментами.
• Sizes (Segments) - (пікселі) Товщина сегментів.

Динамічні властивості

Динамічні властивості можуть бути переозначені під час виконання шляхом надсилання відповідного msg до вузла. За наявності значення, задані в Node-RED, будуть замінені значеннями з отриманого повідомлення.

Prop	Payload	Structures	Приклад Values
Label	msg.ui_update.label	String
Icon	msg.ui_update.icon	String
Type	msg.ui_update.gtype	String	gauge-tile	gauge-battery	gauge-tank	gauge-half	gauge-34
Style	msg.ui_update.gstyle	String
Min	msg.ui_update.min	Number
Max	msg.ui_update.max	Number
Segments	msg.ui_update.segments	Array<{color: String, from: Number}>
Prefix	msg.ui_update.prefix	String
Suffix	msg.ui_update.suffix	String
Units	msg.ui_update.units	String

msg.enabled: true | false - Дозволяє керувати тим, чи активне числове введення.

Форматування значення

Якщо потрібно відформатувати значення перед відображенням, використовуйте властивість Value. Наприклад, щоб округлити значення до 1 знака після коми, встановіть тип Value як JSONata і використайте:

$round(payload, 1)
