Лабораторна робота №7. Робота з платформою Ubidots

Для виконання завдань лабораторного заняття слід підготувати дані для надсилання. Як об’єкт контролю буде використовуватися імітаційна модель кондиціювання, реалізована на OPC UA сервері.

1. Інсталяція та перевірка тестового OPC UA сервера та клієнта

Даний пункт необхідно виконувати, якщо не виконувалась лабораторна робота по OPC.

• Інсталюйте тестовий OPC UA C++ Demo Server , якщо ще не інстальовано
• Інсталюйте тестовий OPC UA Client UaExpert, якщо ще не інстальовано
• Запустіть OPC UA C++ Demo Server та OPC UA Client, з’єднайте їх та перевірте взаємодію
• Інсталюйте модуль node-red-contrib-opcua, якщо він ще не інстальовано

2. Імпорт та перевірка роботи потоку для збору даних

• на локальному ПК запустіть Node-RED
• створіть новий проект
• завантажте файл експорту потока збору даних та імпортуйте

• зробіть розгортання потоку, переглядаючи та змінюючи значення змінних за допомогою OPC UA Client UaExpert перевірте, що у глобальному контексті “RTDB” дані оновлюються
• перегляньте та проаналізуйте вміст потоку

3. Реєстрація на платформі Ubidots

Обмеження безкоштовної ліцензії описано тут

• Зайдіть на сайт https://ubidots.com/manufacturing/
• Натисніть “Sing up” або перейдіть за посиланням
• Натисніть “Take Me To Ubidots Stem”
• Вкажіть реєстраційні дані та “Sign Up For Free”

4.Створення та налаштування нового пристрою

• Зайдіть у розділ “Devices”
• Натисніть “+”, щоб створити новий пристрій
• У списку типів виберіть “Blank Devices”
• Дайте ім’я пристрою “Conditioner_1”
• Вкажіть розташування, яке відповідає поточному вашому за допомогою “set location”

5.Створення програми в Node-RED для відправки даних

• На локальному ПК запустіть Node-RED, якщо він не запущений
• Створіть потік з ім’ям “ubidots”
• Реалізуйте в потоці наведену нижче програму, де:
  • зміст function вказаний в наведеному нижче лістингу
  • Server для брокерf industrial.api.ubidots.com

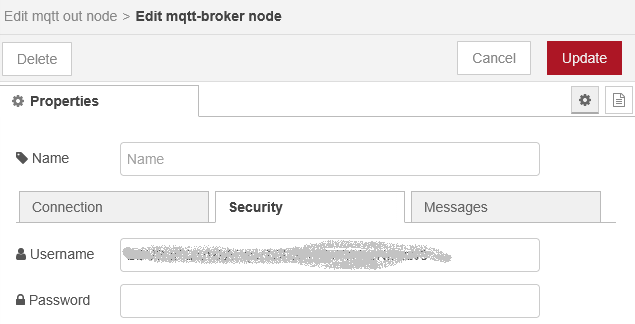

  • у полі username вкладки security для MQTT broker потрібно вставити скопійований з поля Token в Devices.
  • оновлення поставте раз/хвилину, при частому оновленні швидко закінчиться денний ліміт точок. Обмеження безкоштовної ліцензії описано тут

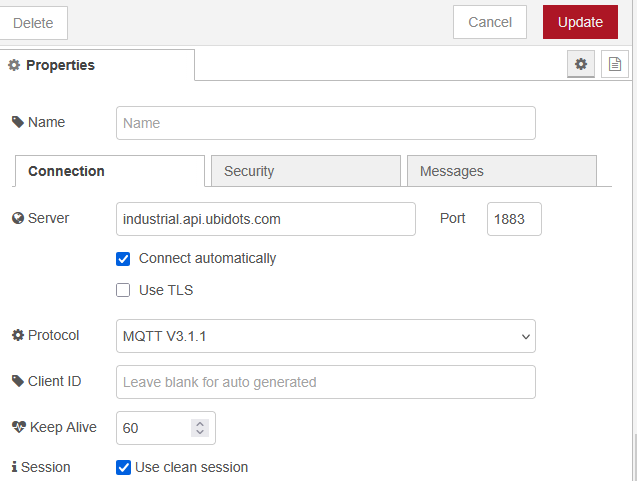

Налаштування підлкючення MQTT Broker

Налаштування MQTT Broker

let cond = global.get ("RTDB.ns=4;s=AirConditioner_1");
let ob = {};
//https://ubidots.com/docs/hw/#introduction
for (const tag in cond){
    ob[tag] = {
        "value":cond[tag].val,
        "timestamp":cond[tag].ts,
        "context": { "key1": "value1", "key2": "value2"},
        "created_at": cond[tag].ts
    };
}
msg.payload = ob;
return msg;

• Зробіть розгортання потоку

6.Перегляд змінних на платформі

• Перейдіть на платформу, відкрийте пристрій, оновіть сторінку, якщо вона була відкрита. Ви повинні побачити змінні у вигляді їх поточних значень

• Використовуйте кнопку “Toggle View” для зміни формату відображення

• Виберіть змінну температуру для її детального аналізу

• Виставте властивості:
  • масштаб “Allowed range” (0-100)
  • одиниці виміру (°С)
  • колір (клацнути по пензлику)
• Налаштуйте кольори для інших змінних

7.Створення та налаштування Dashboard

• Перейдіть в Dashboards
• Змініть ім’я Dashboard з назвою Demo Dashboard на Conditioner_1
• Налаштуйте, щоб на Dashboard відображалися останні 10 хвилин інформації

8.Додавання різних віджетів

• Самостійно додайте різні віджети на Dashboard з прив’язкою до різних змінних. Зверніть увагу, що деякі віджети вимагають однієї змінної, інші - кількох. Поки що додайте наступні віджети
  • HTML Canvas
  • Manual input
  • Slider
  • Switch

• Додавання віджету Canvas по прикладу Simple text with an Image

9.Модифікація програми зміни завдання

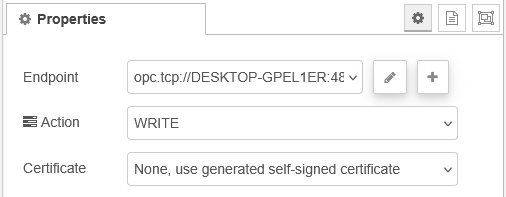

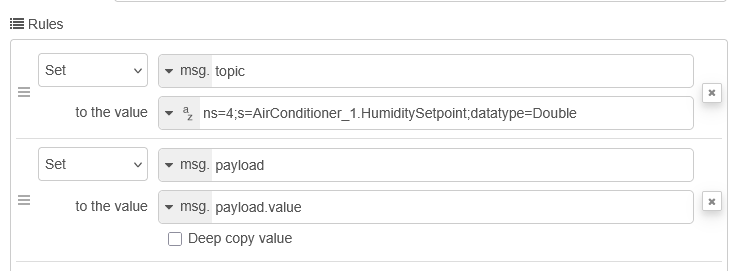

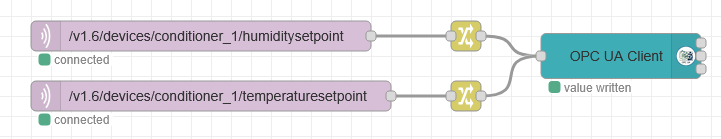

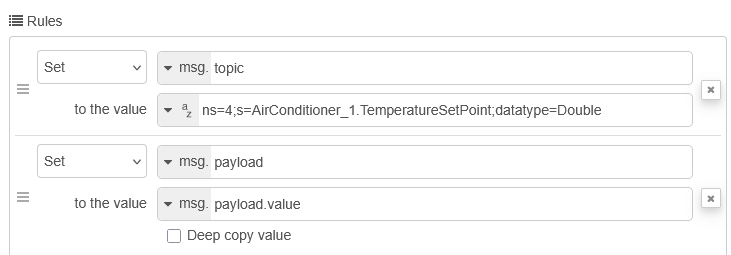

• Додайте фрагмент програми з підпискою на зміну завдання з вологості та температури

10. Додавання віджетів для зміни завдання

• Додайте віджет Manual Input і налаштуйте його на зміну завдання заданої та поточної температури
• Змініть за допомогою цього віджету завдання на температуру та вологість
• Проведіть таку саму операцію з віджетом “Slider”
• Використовуйте віджет “Switch” для формування завдання для 2-х вставок температури, наприклад 15 (ON) та 25 (OFF) градусів

11.Генерування події

• Перейдіть на сторінку налаштування подій Data->Events
• Натисніть “Create Event”
• Налаштуйте подію на надсилання поштового повідомлення, якщо температура перевищує 60

• Встановіть завдання на 65 градусів, після перевищення 60 градусів має надіслати повідомлення на вказану пошту

12.Створення доступу

• Перейдіть до налаштувань Dashboard і згенеруйте посилання для спільного доступу

• Перевірте, що посилання відкривається в іншому браузері

Альтернативною платформою для виконання лабораторної роботи може бути https://thingsboard.io/
