Система керування машинами обсмаження COGEN

1. Назва та короткий опис

Система керування машинами обсмаження COGEN — серійне програмно-технічне рішення для ростерів різної продуктивності та комплектації. Поєднує локальне керування технологічним процесом, вебінтерфейс оператора, історію партій, зовнішні інтеграції та віддалений сервіс.

Концепція рішення — перехід від автоматизації окремої машини до платформи, придатної для тиражування та подальшого розвитку IIoT-сервісів. У реєстрі проєкту є записи розгортань для різних моделей і конфігурацій. Це характеризує масштаб серійної роботи, але не підтверджує однаковий склад, версію ПЗ або поточний експлуатаційний стан усіх установок.

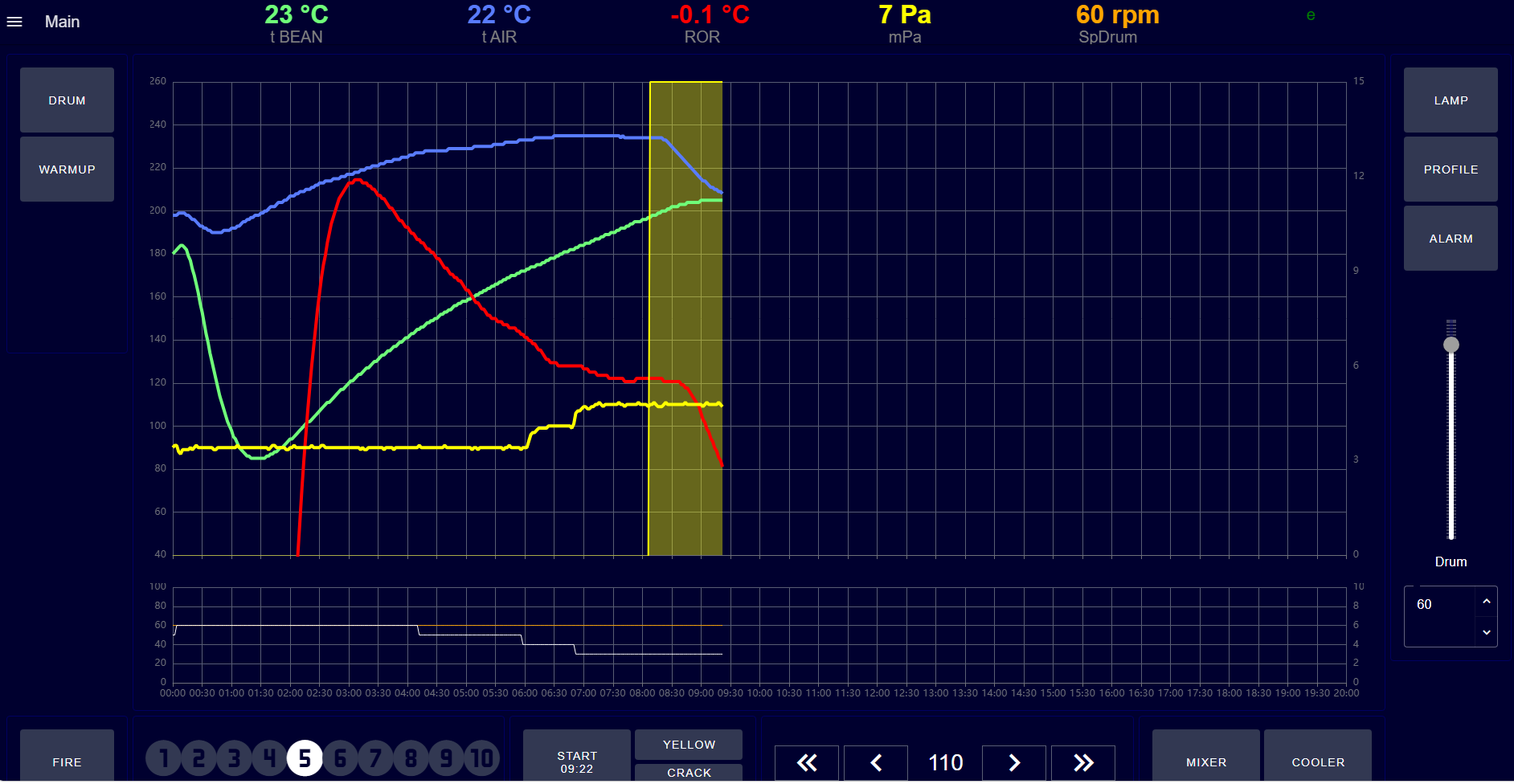

Головний екран керування ростером із графіком реальної партії

2. Призначення та сфера застосування

Рішення призначене для автоматизації машин обсмаження (ростерів), які випускаються серійно та відрізняються комплектацією, продуктивністю, складом сигналів і конфігурацією керування.

Задачі, які вирішує система:

забезпечення керування окремою машиною;
збереження параметрів і профілів обсмажування для аналізу та повторного використання;
віддалена сервісна підтримка;
підготовка різних конфігурацій системи на основі спільних програмних рішень;
обмін даними із зовнішніми застосунками (зовнішні ІС керування обсмаженням) й підготовка до інтеграції з виробничими інформаційними системами.

Користувачі: оператори ростерів, наладчики, сервісні інженери, розробники та виробник обладнання.

У традиційній архітектурі такі задачі часто розв’язуються зв’язкою PLC, спеціалізованої операторської панелі та SCADA. У COGEN обрано гібридний підхід із веб-HMI (на базі мікрокомп’ютера Raspberry) та відкритим edge-рівнем, щоб спростити розвиток інтерфейсу, роботу з історичними даними та інтеграції.

3. Функціональні можливості

3.1. Керування процесом і веб-HMI

В одному інтерфейсі оператор отримує технологічні параметри, графік поточної партії та стан обладнання. Реалізовані сторінки Main, Profiles, Settings, Alarms.

Основні можливості:

запуск і завершення обсмаження партії зеленого зерна кави;
керування нагріванням, повітряним потоком (стабілізація тиску), обертами барабану, і допоміжними механізмами;
вибір рівня потужності та робочих уставок;
контроль температур, RoR (швидкості зміни температури)
фіксація технологічних подій обсмажування;
повідомлення про аварії та перегляд журналу подій.

Вебінтерфейс працює у браузері, зокрема в kiosk-режимі (тільки бразуер) на локальних екранах різної роздільної здатності. Нові формати екранів потребують окремої перевірки компонування.

3.2. Історія партій і профілі

Реалізовані запис і вибірка даних партій із PostgreSQL, перегляд списку партій, активної партії та окремого профілю. Це забезпечує:

пошук попередніх обсмажувань;
порівняння фактичних профілів;
аналіз відхилень між партіями;
збереження та призначення профілю партії;
основу для подальших звітів і контролю якості;
підготовку окремих конфігурацій для роботи з спеціалізованим ПЗ Artisan і Cropster.

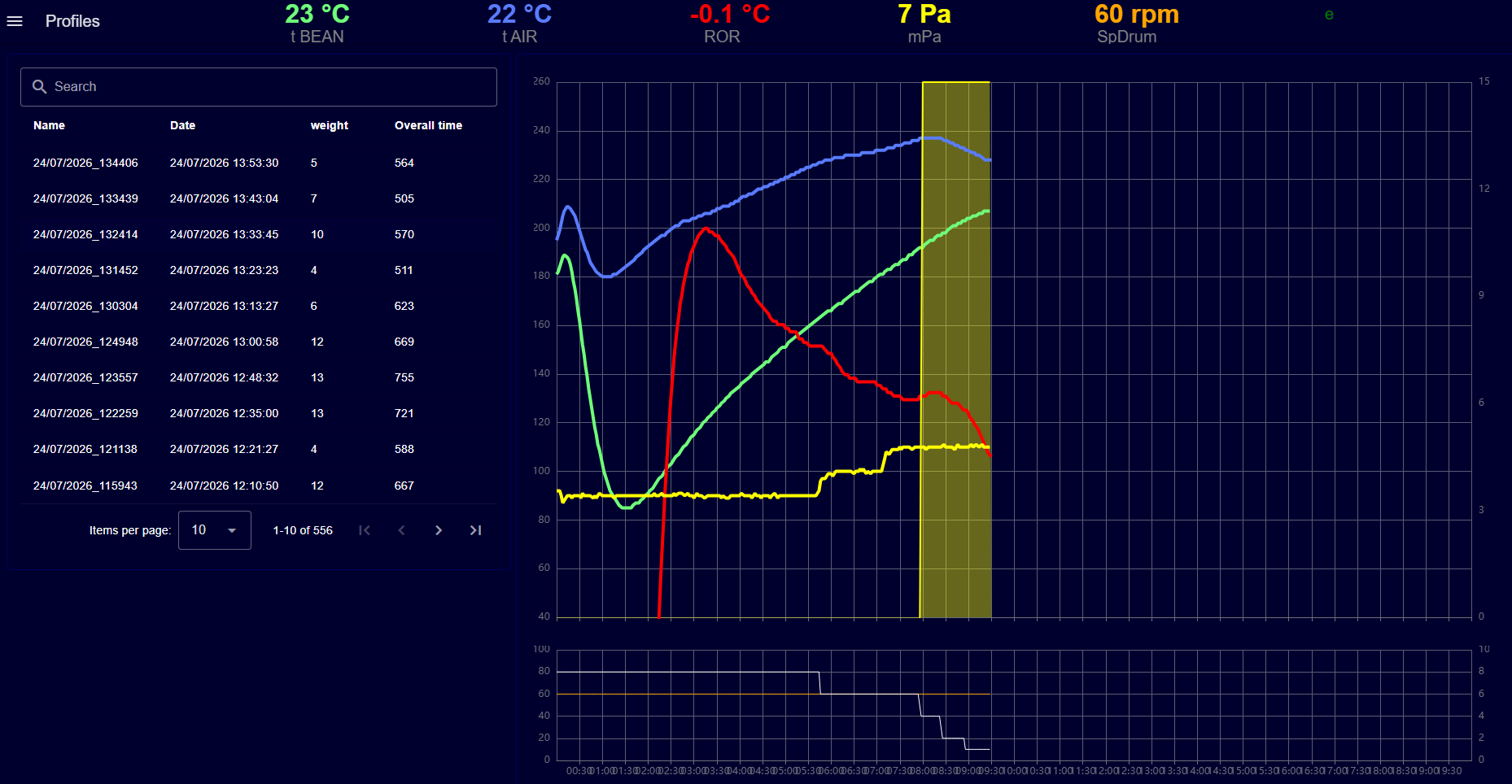

Історія партій і порівняння технологічних профілів

3.3. Аварії, діагностика та віддалений сервіс

Передбачено сторінку поточних аварій, журнал аварій та REST-доступ до журналу. Через VPN сервісний фахівець може отримувати авторизований доступ до конкретної установки та аналізувати проблему без попереднього виїзду.

3.4. API та інтеграції

Реалізовані HTTP/REST-маршрути для тегів, списку партій, окремої й активної партії, аварійного журналу та роботи з профілями. Інтеграційний рівень створює передумови для підключення зовнішніх застосунків, але інтеграції з майбутніми IIoT-, MES- та ERP-сервісами поки не реалізовані.

3.5. Відмінні особливості

Локальне керування працює окремо від веб-HMI та майбутніх хмарних сервісів.
Інтерфейс можна розвивати незалежно від базової PLC-програми.
Реляційна база даних підтримує структуроване зберігання та аналіз історії.
Відкриті протоколи й API знижують залежність від однієї HMI-платформи.
Концепція допускає адаптацію для різних машин зі збереженням індивідуальної конфігурації.
Розвиток нових звітів, API та сервісних функцій не вимагає обов’язкового розгортання повного класичного SCADA-комплексу.

4. Архітектура та принцип роботи

4.1. Розподіл функцій між рівнями

Використано гібридну архітектуру:

PLC: технологічні послідовності, регулювання, робочі блокування й керування виконавчими механізмами;
локальний edge-комп’ютер із Node-RED: обмін даними, веб-HMI, прикладна логіка та REST API; на відміну від традиційних підходів, мікрокомп’ютер заміняє SCADA/HMI та слугує IIoT шлюзом;
PostgreSQL: історія партій і журнал подій;
браузер: операторський клієнт;
промислові протоколи: обмін між PLC, edge-рівнем і зовнішніми системами;
VPN: захищений канал для авторизованого сервісу.

flowchart TB
    subgraph CONTROL[Контур реального часу]
        PLC[PLC: послідовності, регулювання, робочі блокування]
        IO[Сигнали та виконавчі механізми]
        PLC <--> IO
    end
    subgraph EDGE[Локальний edge-рівень]
        NR[Node-RED]
        HMI[Web HMI]
        DB[(PostgreSQL)]
        API[REST API]
        NR --> HMI
        NR --> DB
        NR --> API
    end
    PLC <-->|S7 / Modbus TCP | NR
    PC[Artisan / Cropster] <--> PLC
    API --> EXT[Альтерн HMI, IIoT-сервіси]

Принципове розмежування: детерміноване технологічне керування та робочі блокування залишаються на PLC-рівні; веб-HMI, історія та інтеграції — на edge-рівні. Відмова браузера або перезапуск edge-застосунку не підміняють технологічну логіку PLC. Функції машинної безпеки виконуються відповідними апаратними та safety-рішеннями, а не Node-RED чи стандартною PLC-логікою.

4.2. Масштабування та серійність

Система розділяє локальне керування, edge-функції, HMI, історію та API, тому компоненти можуть розвиватися окремо. Конфігурація конкретної установки відокремлюється від спільних програмних функцій. Для різних контролерів і моделей використовуються окремі проєкти та параметри.

flowchart LR
    M[Машина й локальне керування] --> E[Edge-рівень]
    E --> H[Веб-HMI]
    E --> DB[(Історія партій)]
    E --> API[API та інтеграції]
    E -. захищений канал .-> S[Віддалений сервіс]
    DB -. перспектива .-> BI[Звіти й аналітика]
    API -. перспектива .-> MES[MES / ERP / хмарні сервіси]
    DB -. перспектива .-> QA[Контроль якості й оптимізація]

Напрям розвитку серійного продукту — спільне перевірене ядро та окремі пакети розгортання. Для різних установок уже існують окремі flows і конфігурації, однак їх уніфікація ще триває. Під час підготовки нової установки адаптуються склад сигналів, режими керування, екран, мережа та зовнішні інтеграції.

flowchart TD
    CORE[Перевірене програмне ядро] --> CFG[Конфігурація моделі]
    CFG --> UNIT[Параметри конкретної машини]
    UNIT --> TEST[Перевірка конфігурації]
    TEST --> DEPLOY[Розгортання]
    DEPLOY --> SUPPORT[Супровід і контроль версій]
    SUPPORT --> IMPROVE[Удосконалення спільного ядра]
    IMPROVE --> CORE

Мета уніфікації — скоротити підготовку наступних машин, зменшити випадкові відмінності між установками, спростити оновлення та супровід, підтримувати сумісність і забезпечити простежуваність змін за серійними номерами.

5. Технічна реалізація

5.1. Платформи та технології

Складова	Технології
PLC і мови програмування	IEC 61131-3; Structured Text / SCL
Контролери й середовища	2 варіанти: 1) Siemens S7-1200, TIA Portal; 2) Schneider Electric M172, EcoStruxure Machine Expert – HVAC
Edge і прикладні функції	Node-RED, JavaScript
Обмін даними	Modbus RTU/TCP, S7, OPC UA, HTTP/REST API
Історія даних	PostgreSQL (старі версії на MariaDB)
Розгортання й супровід	Docker + Portainer (нові версії), VPN
Зовнішні програми	Artisan, Cropster (окремі конфігурації / інтеграційні сценарії)

Наведено технологічну основу проєкту загалом; це не означає, що всі перелічені технології використовуються на кожній установці.

5.2. Конфігурації та супровід установок

Для кожної машини ведеться окремий каталог конфігурації. Адреси, параметри та flows однієї установки не переносяться на іншу без перевірки. Перед змінами Node-RED передбачено повне резервне читання flows, а після розгортання — контрольне читання.

Під час тиражування враховуються відмінності складу сигналів, параметрів, мережі, екрана та зовнішніх підключень. Для Siemens S7-1200 і Schneider Electric M172 є окремі PLC-проєкти; стандартизація обміну та конфігурацій триває.

5.3. Поточний стан реалізації

Функціональність	Стан
Локальне керування фазами та командами оператора	Реалізовано в наявних PLC-проєктах
Веб-HMI, тренди, події та аварії	Реалізовано
Історія партій у PostgreSQL	Реалізовано
Інтеграція Siemens S7-1200 і Schneider Electric M172	Окремі проєкти; уніфікація триває
Віддалений сервіс через VPN	Реалізовано
Окремі пакети й записи розгортань	Є для серії установок; структура стандартизується
Уніфікований обмін через Modbus TCP/ S7 TCP/IP	Стандартизація та перевірка
Єдина структура конфігурації для різних моделей	У розвитку
Централізована IIoT-аналітика парку машин	Передбачено архітектурою; наступний етап

Нові можливості необхідно перевіряти на фактичній конфігурації перед серійним використанням. Поведінка історичної бази за тривалої втрати зв’язку також потребує перевірки для кожного варіанта розгортання.

6. Результати та досвід використання

6.1. Практичне застосування

Система використовується в серії машин різних моделей і конфігурацій; у реєстрі є записи розгортань кількох десятків машин. Реалізовано локальне керування, веб-HMI, зберігання історії партій та віддалений сервіс. Окремі конфігурації й версії установок потребують індивідуального супроводу.

6.2. Практична цінність

Тиражування: повторне використання перевірених функцій зменшує обсяг індивідуальної розробки та потенційно скорочує введення в експлуатацію.
Діагностика: історія аварій і дистанційний доступ полегшують пошук несправностей та можуть скорочувати простої.
Відтворюваність: фактичні профілі та параметри партій доступні для порівняння й повторного використання.
Відкритість: вебтехнології, PostgreSQL, HTTP API та промислові протоколи створюють точки інтеграції.
Кероване масштабування: загальні програмні частини співіснують із конфігураціями окремих машин.
Зменшення ризиків під час змін: резервні копії, контрольне читання та поетапне впровадження підтримують обережне оновлення діючих систем.

Кількісних показників скорочення простоїв, часу введення в експлуатацію або економії у вихідних матеріалах немає.

6.3. Моя роль у проєкті

Я працюю як розробник цілісної системи керування — від технологічних вимог і PLC-алгоритмів до HMI, збереження даних, інтеграцій та супроводу. Зокрема:

перетворюю технологічні вимоги на архітектуру;
розмежовую локальне керування, візуалізацію, історію та інтеграції;
розробляю PLC-логіку, HMI, Node-RED flows і структури даних;
інтегрую контролери, приводи, бази даних і зовнішні програми;
враховую серійність, окремі конфігурації та їхній життєвий цикл;
організовую розгортання, резервне копіювання й віддалену підтримку;
документую систему для операторів, наладчиків і сервісних інженерів;
передбачаю можливості розвитку IIoT, аналітики та виробничих функцій.

6.4. Обмеження й напрями розвитку

Поточна архітектура дає основу для наступних функцій, але вони не представлені як завершені впровадження:

повна автоматизація обсмажування за вибраним збереженим профілем (наразі триває розробка);
централізований огляд парку машин із розмежуванням доступу;
автоматичні виробничі звіти;
контроль стабільності партій та сповіщення про відхилення;
облік напрацювання механізмів (реалізований частково) і планування технічного обслуговування;
централізований облік резервних копій та версій конфігурацій;
порівняння ефективності установок із розділенням даних клієнтів;
централізований каталог рецептів із локальним підтвердженням;
кероване розгортання оновлень із журналом, резервним копіюванням і перевіркою стану;
прогнозна діагностика та оптимізація процесу.

Майбутня гібридна архітектура передбачає незалежне локальне керування й централізовані функції переважно для даних та сервісу. Уніфікація програмного ядра, конфігурацій і обміну з PLC триває.

7. Демонстрація та матеріали

7.1. Скриншоти

Головний екран керування ростером — поточні параметри й графік партії.
Історія партій і порівняння профілів — робота з технологічною історією.

7.2. Схеми

Не для публічного доступу.

7.3. Додаткові матеріали

Посилання на відеодемонстрацію, публічну документацію та GitHub у вихідному описі відсутні
