PACFramework
Приводні об’єкти
Оригінальна версія Drive
Об’єкти приводу, доступні в бібліотеці Situational Awareness, класифікуються на такі групи:
- drive
- belt
- mining
Всі вони схожі за своїми елементами і функціоналом. Символ обладнання (див. нижче) є єдиним елементом, унікальним для кожного типу приводу. На зображенні нижче показано елементи, які складають основний об’єкт приводу.
Equipment
Згідно довідки Valves пов’язані з обладнанням типу VALVE і вимагають означення таких елементів:
| Елемент | Опис | Тип | IODevice |
|---|---|---|---|
| FB | індикатор зворотного зв’язку (Feedback Indicator) | REAL | PLC |
| OP | вихідне значення (Output) | REAL | PLC |
| PV | вимірювальне значення (вбудований вимірювач в привод) | REAL | PLC |
| PVTrack | значення PV для стеження (Tracker) | REAL | INTERNAL |
| OPTrack | значення OP для стеження | REAL | INTERNAL |
| CtrlMode | код що показує режим ВМ: 0 – Auto (A); 1 – Manual (M); 2 – Cascade (C); 3 – Local (L); 4 – Special control (computer symbol) | INT | INTERNAL |
| CtrlModeDef | режим ВМ за замовченням (без відображення): 0 – Auto (A); 1 – Manual (M); 2 – Cascade (C); 3 – Local (L); 4 – Special control (computer symbol) | INT | INTERNAL |
| Running | стан робота | DIGITAL | PLC |
| Stopped | стан зупин | DIGITAL | PLC |
| Fwd | стан роботи в прямому напряму | DIGITAL | PLC |
| Rev | стан роботи в реверсному напряму | DIGITAL | PLC |
| Maint | режим обслуговування | DIGITAL | PLC |
| EqStatus | значення для індикатору статусу визначається функцією | INT | Cicode |
| RunStatus | значення для Індикатор стану роботи обладнання | INT | INTERNAL |
| PRHigh | верхнє значення практичного діапазону вимірювача | REAL | INTERNAL |
| PRLow | нижнє значення практичного діапазону вимірювача | REAL | INTERNAL |
| TrackDsp | відображати трекер | DIGITAL | INTERNAL |
| FullScale | відображення індикації повного діапазону (“вусики”) | DIGITAL | INTERNAL |
| ORHigh | верхнє значення оптимального діапазону | REAL | INTERNAL |
| ORLow | нижнє значення оптимального діапазону | REAL | INTERNAL |
| OOS | Out of service якось впливає на Індикатор стану роботи обладнання | DIGITAL | PLC |
| OOSDisable | заборона зміни OOS впливає на Індикатор стану роботи обладнання) | DIGITAL | PLC |
| AutoCmd | команда переведення в автоматичний режим | DIGITAL | PLC |
| ManCmd | команда переведення в ручний режим | DIGITAL | PLC |
| StartCmd | команда запуску, доступна в ручному режимі | DIGITAL | PLC |
| StopCmd | команда зупину, доступна в ручному режимі | DIGITAL | PLC |
| OOSCmd | команда на Out of service | DIGITAL | PLC |
| MaintCmd | команда на обслуговування, доступна тільки коли привод в стопі | DIGITAL | PLC |
| LocalCmd | DIGITAL | PLC | |
| RemCmd | DIGITAL | PLC | |
| FwdCmd | команда запуску в прямому напряму, доступна в ручному режимі | DIGITAL | PLC |
| RevCmd | команда запуску в реверсному напряму, доступна в ручному режимі | DIGITAL | PLC |
| CasCmd | команда переключення в каскад | DIGITAL | PLC |
| Sim | режим імітації (для індикатору статусу) | DIGITAL | PLC |
| Calib | режим калібрування (для індикатору статусу) | DIGITAL | PLC |
| RestartReq | DIGITAL | PLC | |
| TimerExp | скоро прийде час відбору проби (для індикатору статусу) | DIGITAL | PLC |
| Maint | |||
| Rev | |||
| Fwd |
Композитні джини
Загальні елементи
Темна заливка вказує на статус роботи привода running (EquipmentName.Running), біла - stopped (EquipmentName.Stopped).
Деякі символи обладнання доступні у варіантах, які вказують на певний напрямок.
Об’єкт приводу містить вбудований вимірювач (PV) для відображення ключового аналогового значення поруч із символом приводу EquipmentName.PV. Для активації його відображення необхідно виставити опцію Display Meter при налаштуванні композитного джина. Цей елемент можна використати тільки для композитного джина з одним приводом. Усі інші елементи що стосуються PV в Meter мають аналогічне призначення в цьому композитному джині.
Mode Indicator - односимвольний код, який показує режим роботи клапана (EquipmentName.CtrlMode, EquipmentName.CtrlModeDef).

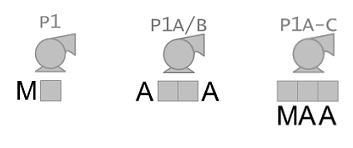

Індикатор режиму доступний також для відображення групи приводів.

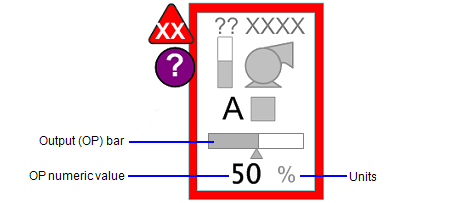

Для композитних джинів що відображають ПЧ (variable speed drive VSD), він також включає кілька елементів: OP, OPTrack.
Drive Objects
Композитний джин Drive надає доступні варіанти відображення:
Pump (насос)
Sump Pump (зливний насос)
Bore Pump (буровий насос)
Motor (двигун)
Fan (вентилятор)
Blower (повітродувка)
Rotary Valve (поворотний клапан)
Turbine (турбіна)
Compressor (компресор)
Brake (гальма)
Shell and Tube Heat Exchanger
Agitator/Rake (Мішалка/граблі)
Electric Heater (електронагрівач)
Асоційовані лицьові панелі
Одиночне або групове зображення приводів Direct Online (DOL) Drive
Single and Multiple VSD Drive - Single Direction
Single DOL Drive with Forward/Reverse Capability
Single VSD Drive with Forward/Reverse Capability
Адаптація PACFramework
Існуючий тип Drive адаптується до DRV_HMI
Перелік елементів типу обладнання DRV_HMI
| Елемент | Опис | Тип | IODevice | Примітка |
|---|---|---|---|---|
| STA | біти стану | INT | PLC | DRV_HMI.STA |
| CMD | команда керування | INT | ||
| ALM | біти тривог | INT | ||
| SPD | позиція ВМ (0-10000) - ЗВОРОТНІЙ ЗВЯЗОК | INT | ||
| OP | позиція ВМ (0-100%) - ЗАДАНЕ ЗНАЧЕННЯ | INT | PLC | назва тега DRV_HMI_CPOS |
| FB | індикатор зворотного зв’язку (Feedback Indicator) | REAL | Cicode | DRV_HMI.POS |
| PV | вимірювальне значення (вбудований вимірювач в привод) | REAL | Cicode | |
| PVTrack | значення PV для стеження (Tracker) | REAL | INTERNAL | |
| OPTrack | значення OP для стеження | REAL | INTERNAL | |
| CtrlMode | код що показує режим ВМ: 0 – Auto (A); 1 – Manual (M); 2 – Cascade (C); 3 – Local (L); 4 – Special control (computer symbol) | INT | INTERNAL | |
| CtrlModeDef | режим ВМ за замовченням (без відображення): 0 – Auto (A); 1 – Manual (M); 2 – Cascade (C); 3 – Local (L); 4 – Special control (computer symbol) | INT | INTERNAL | |
| Running | стан робота | DIGITAL | PLC | |
| Stopped | стан зупин | DIGITAL | PLC | |
| Fwd | стан роботи в прямому напряму | DIGITAL | PLC | |
| Rev | стан роботи в реверсному напряму | DIGITAL | PLC | |
| Maint | режим обслуговування | DIGITAL | PLC | |
| EqStatus | значення для індикатору статусу визначається функцією | INT | Cicode | |
| RunStatus | значення для Індикатор стану роботи обладнання | INT | INTERNAL | |
| PRHigh | верхнє значення практичного діапазону вимірювача | REAL | INTERNAL | |
| PRLow | нижнє значення практичного діапазону вимірювача | REAL | INTERNAL | |
| TrackDsp | відображати трекер | DIGITAL | INTERNAL | |
| FullScale | відображення індикації повного діапазону (“вусики”) | DIGITAL | INTERNAL | |
| ORHigh | верхнє значення оптимального діапазону | REAL | INTERNAL | |
| ORLow | нижнє значення оптимального діапазону | REAL | INTERNAL | |
| OOS | Out of service якось впливає на Індикатор стану роботи обладнання | DIGITAL | PLC | |
| OOSDisable | заборона зміни OOS впливає на Індикатор стану роботи обладнання) | DIGITAL | PLC | |
| AutoCmd | команда переведення в автоматичний режим | DIGITAL | PLC | |
| ManCmd | команда переведення в ручний режим | DIGITAL | PLC | |
| StartCmd | команда запуску, доступна в ручному режимі | DIGITAL | PLC | |
| StopCmd | команда зупину, доступна в ручному режимі | DIGITAL | PLC | |
| OOSCmd | команда на Out of service | DIGITAL | PLC | |
| MaintCmd | команда на обслуговування, доступна тільки коли привод в стопі | DIGITAL | PLC | |
| LocalCmd | DIGITAL | PLC | ||
| RemCmd | DIGITAL | PLC | ||
| FwdCmd | команда запуску в прямому напряму, доступна в ручному режимі | DIGITAL | PLC | |
| RevCmd | команда запуску в реверсному напряму, доступна в ручному режимі | DIGITAL | PLC | |
| CasCmd | команда переключення в каскад | DIGITAL | PLC | |
| Sim | режим імітації (для індикатору статусу) | DIGITAL | PLC | |
| Calib | режим калібрування (для індикатору статусу) | DIGITAL | PLC | |
| RestartReq | DIGITAL | PLC | ||
| TimerExp | скоро прийде час відбору проби (для індикатору статусу) | DIGITAL | PLC | |
| Елемент | Опис | Тип | IODevice | Примітка |
|---|---|---|---|---|
| FB | індикатор зворотного зв’язку (Feedback Indicator) | REAL | PLC | ? |
| OP | вихідне значення (Output) | REAL | PLC | ? |
| PV | плинне значення (Process Variable) | REAL | PLC | AIVAR_HMI.VAL |
| PVTarget | плинне значення для Target meters | REAL | PLC | ? |
| SP | уставка | REAL | PLC | ? |
| ORDsp | відображати діапазон оптимального значення (Optimal Range Display) | DIGITAL | Internal | без змін |
| ORLow | нижнє значення оптимального діапазону | REAL | Internal | без змін |
| ORHigh | верхнє значення оптимального діапазону | REAL | Internal | без змін |
| PR | практичний діапазон для вимірювачів відхилень Deviation Meter | REAL | Internal | без змін |
| PRLow | нижнє значення практичного діапазону (Practical Range) | REAL | Internal | без змін |
| PRHigh | верхнє значення практичного діапазону | REAL | Internal | без змін |
| PVTrack | значення PV для стеження (Tracker) | REAL | Internal | без змін |
| OPTrack | значення OP для стеження | REAL | Internal | без змін |
| TrackDsp | відображати трекер | DIGITAL | Internal | без змін |
| FullScale | відображення індикації повного діапазону (“вусики”) | DIGITAL | Internal | без змін |
| EqStatus | значення для індикатору статусу визначається функцією | INT | Cicode | без змін |
| RunStatus | значення для Індикатор стану роботи обладнання | INT | Internal | без змін |
| CtrlMode | код що показує режим регулятору: 0 – Auto (A); 1 – Manual (M); 2 – Cascade (C); 3 – Local (L); 4 – Special control (computer symbol) | INT | Cicode | IODevice змінено на Cicode, |
| CtrlModeDef | режим регулятору за замовченням (без відображення): 0 – Auto (A); 1 – Manual (M); 2 – Cascade (C); 3 – Local (L); 4 – Special control (computer symbol) | INT | Cicode | ? |
| Timer | заданий час таймеру, що показує як давно було виміряне значення | INT | Internal | IODevice змінено на Internal, не використовується в базовій версії PACFramework |
| TimerExp | скоро прийде час відбору проби (для індикатору статусу) | DIGITAL | Internal | IODevice змінено на Internal, не використовується в базовій версії PACFramework |
| Offscale | значення за межами масштабу (для індикатору статусу) | DIGITAL | PLC | |
| Offspec | невідповідність лаб. даним Off-spec lab data (для індикатору статусу) | DIGITAL | Internal | IODevice змінено на Internal, не використовується в базовій версії PACFramework |
| Tracking | режим стеження регулятору (для індикатору статусу) | DIGITAL | PLC | ? |
| OOS | Out of service якось??? впливає на Індикатор стану роботи обладнання | DIGITAL | PLC | |
| OOSDisable | Out of service disable якось??? впливає на Індикатор стану роботи обладнання) | DIGITAL | PLC | |
| Sim | режим імітації (для індикатору статусу) | DIGITAL | PLC | |
| Calib | режим калібрування (для індикатору статусу) | DIGITAL | PLC | |
| Init | режим ініціалізування регулятору (для індикатору статусу) | DIGITAL | PLC | |
| Dev | deviation??? (для індикатору статусу) | DIGITAL | PLC | |
| Clamped | Clamped??? (для індикатору статусу) | DIGITAL | PLC | |
| ManCMD | Команда переключення в ручний | DIGITAL | Internal | IODevice змінено на Internal, |
| AutoCMD | Команда переключення в автомат | DIGITAL | Internal | |
| CasCMD | Команда переключення в каскад | DIGITAL | Internal | |
