PACFramework
1. Основні ідеї
Запропоновані концепції мають за мету швидку розробку прикладного ПЗ для контролерів АСКТП з урахуванням максимальної кількості типових вимог до функціональності та можливої інтеграції з іншими підсистемами.
PFw передбачає:
-
використання єдиних принципів розробки ПЗ для програмованих контролерів IEC 61131 (і не тільки) для різних типів об’єктів середньої (порядку >100 каналів) та великої канальності та алгоритмічної складності;
-
використання єдиних підходів до організації ієрархії керування;
-
узгоджений набір типів даних, класів функцій/функціональних блоків для будь-яких об’єктів;
PFw може бути реалізований на будь-яких апаратних та програмних засобах і мовах програмування, які мають можливість та ресурси для його реалізації. Запропоновані інтерфейси та структури за необхідності можуть бути змінені та доповнені не порушуючи загальної ідеології.
На базі PFw функціонують також додаткові проєкти, які наближають його використання до приниципів DevOps та передбачає включення в структуру IIoT.
- PACFramework Tools (PFwTools)
- PACFramework IoTGateway
PACFramework Tools (PFwTools) - це утиліти для швидкого розгортання системи з базовим набором функцій на базі Node.js. Репозиторій проєкту https://github.com/pupenasan/pacframework-tools.
Утиліти призначені для:
- автоматизації розгортання на ПЛК з проектних майстерданих
- базовий вихідний формат - xlsx, можливі інші формати за необхідності (в плані інтеграція з Eplan electric)
- проміжний формат БД для майстерданих JSON
- проводиться попередня перевірка коректності (правила найменування, лінки об’єктів, адресація-тощо )
- реверсне генерування проектних даних з ПЛК в JSON
- для розгортання в SCADA/HMI та інших проектів
- для розгортання в PACFramework IoTGateway
- для перенесення в інші формати за необхідності
- контроль коректності майстерданих
- формування звітів по майстерданим
Разом з роботами над PFw2, також ведуться роботи над PFw2Tools, які базуються на Node-RED та матимуть графічний інтерфейс замість консольного. У версії PFw2 враховані потреби в PFw2Tools.

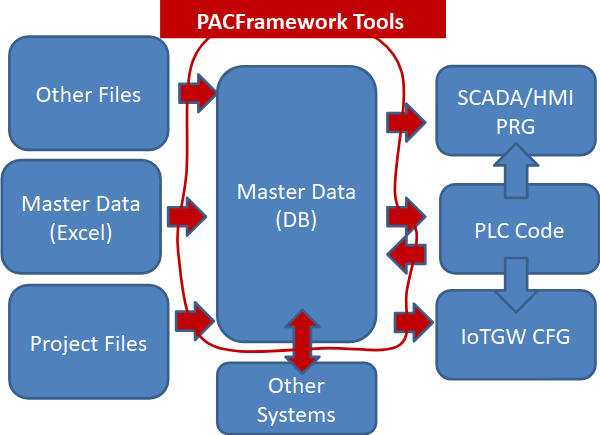

рис.1.1 Концепція PACFramework Tools
PACFramework IoTGateway (PFwIoTGateway) - це проект виконавчої системи, розроблений в середовищі Node-RED, призначений для роботи сумісно з ПЛК, що базується на PFw, задля виконання наступних функцій:
- забезпечення людино-машинного інтерфейсу з використанням WEB для налагодження системи керування, що виконана на PAC Framework
- функції IoT-шлюзу: збір, обробка, локальне збереження даних, взаємодія з хмарними застосунками та сховищами
PFwIoTGateway може функціонувати на будь якому апаратному забезпеченні, де може бути розгорнутий Node-RED. PFwIoTGateway був розроблений як прототип для проєкту, який з початком повномасштабного вторгнення росії в Україну був заморожений, так як об’єкт знаходиться на непідконтрольній наразі території України. Враховуючи роботи на PFw2 та розвиток засобів Node-RED, нова версія буде сильно відрізнятися.

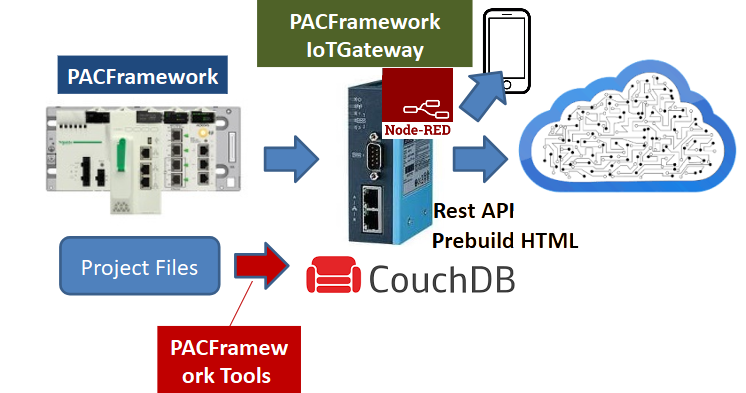

рис.1.2. Концепція PFwIoTGateway
